Accouplements flexibles miniatures

Catégorie :

Description

Les accouplements flexibles miniatures sont disponibles en 3 conceptions différentes : soufflets métalliques, élastomère et accouplements type Oldham.

Leurs applications sont nombreuses : capteur à grande vitesse, moteur pas-à-pas, potentiomètre, capteur linéaire, servomoteur, codeur à arbre sortant …

Caractéristiques :

  • très bonne faculté d’absorption pour les modèles à insert élastomère
  • utilisation à haute température pour les modèles à soufflets métalliques
  • montage à l’aveugle (modèles à insert élastomère)
  • versions économiques

Dimensionnement des accouplements JAKOB

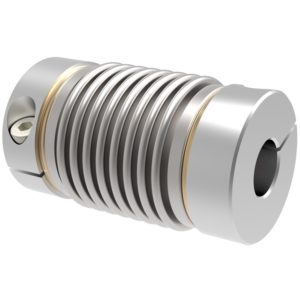

Accouplement miniature MKM JacobAccouplements élastiques miniatures MKM
- Version standard avec moyeu de serrage radial
- Grande rigidité en torsion
- Couple : 0,4 à 12 Nm
- Diamètre d'arbre : 3 à 24 mm
- Température : -40 à +200 °C
Accouplement miniature MKM

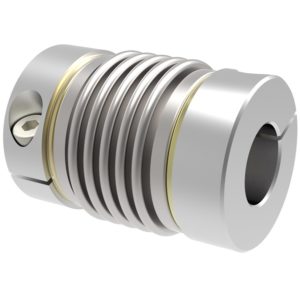

Accouplements élastiques miniatures MKP
- Conception courte - moyeu de serrage radial
- Grande rigidité en torsion
- Couple : 2 à 12 Nm
- Diamètre d'arbre : 3 à 24 mm
- Température : -40 à +200 °C
Accouplement miniature MKP

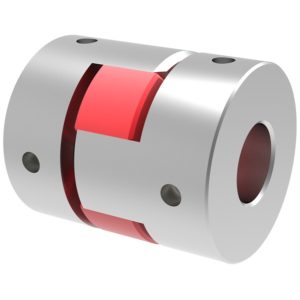

Accouplement miniature MJT JakobAccouplements élastiques miniatures MJT
- Version économique
- Absorption des vibrations
- Couple : 0,7 à 12,5 Nm
- Diamètre d'arbre : 3 à 14 mm
- Température : -20 à +70°C
Accouplement miniature MJT

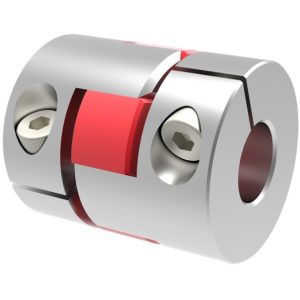

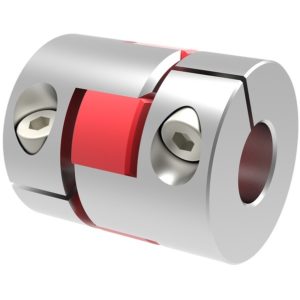

Accouplements élastiques miniatures MJT-C
- Version standard avec moyeu de serrage radial
- Absorption des vibrations
- Couple : 0,7 à 12,2 Nm
- Diamètre d'arbre : 3 à 14 mm
- Température : -20 à +70°C
Accouplement miniature MJTC

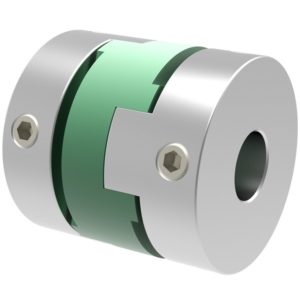

Accouplements élastiques miniatures MOH
- Version économique à vis
- Déplacement radial de l'arbre jusqu'à 3 mm
- Couple : 1 à 15 Nm
- Diamètre d'arbre : 3 à 19 mm
- Température : -20 à +100°C
Accouplement miniature MOH

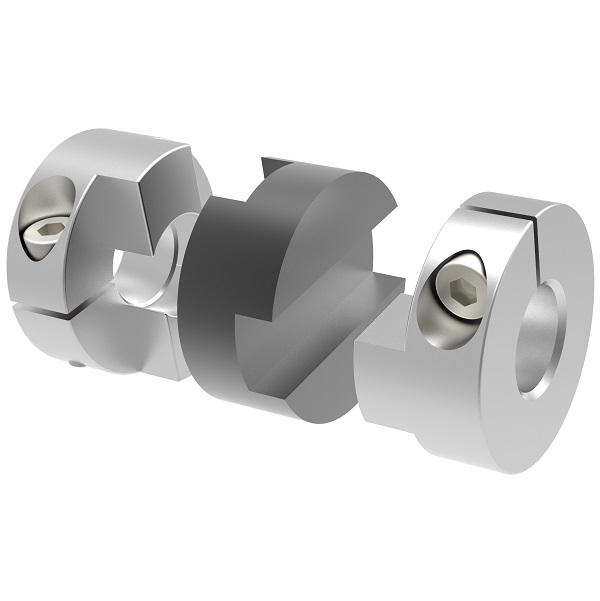

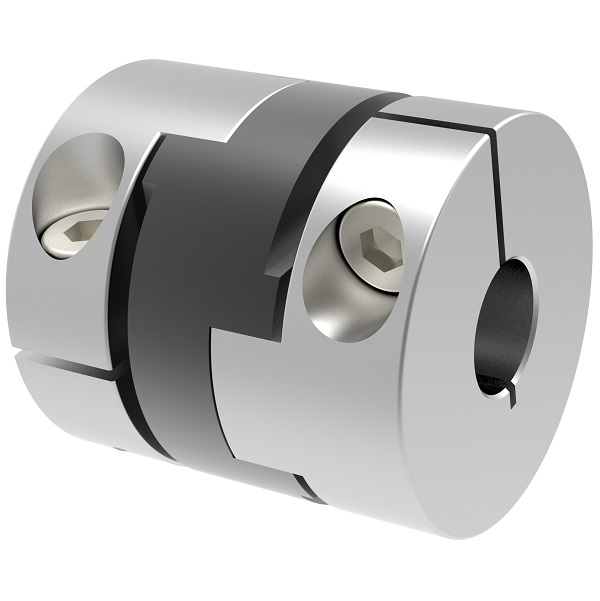

Accouplements élastiques miniatures MOH-C
- Version standard avec moyeu de serrage radial
- Déplacement radial de l'arbre jusqu'à 3 mm
- Couple : 1 à 15 Nm
- Diamètre d'arbre : 3 à 19 mm
- Température : -20 à +100°C
Accouplement miniature MOH MOHC
