Accouplements flexibles métalliques

Catégorie :

Description

1. Soufflets en acier inox

  • Transfert du couple précis et sans aucun jeu
  • Très grande rigidité en torsion
  • Grande souplesse pour la compensation des défauts d’alignement
  • Faible moment d’inertie
  • Sans entretien et sans usure
  • Tenue jusqu’à 300°C
  • Fabrication de haute qualité
  • Système modulable avec une grande variété de soufflets
  • Savoir-faire JAKOB pour le dimensionnement des soufflets spéciaux
  • Inspection de chaque produit avant livraison

2. Le procédé d’assemblage JAKOB

  • La méthode de bobinage du fil de laiton par presse a été mise au point et brevetée par JAKOB en 1974. Elle assure la parfaite liaison, sans jeu, des moyeux aluminium avec les soufflets inox multicouches. L’autre méthode utilisée pour la liaison des moyeux acier ou inox aux soufflets métalliques est la soudure plasma.
  • Ces techniques, supérieures aux liaisons par collage, garantissent une durée de vie illimitée et la bonne transmission du couple dans les moyeux, spécialement dans les applications critiques (-50°C jusqu’à +350°C, produits chimiques).

3. Equilibrage du moyeu

  • La goupille d’équilibrage garantit un équilibrage de niveau Q16
  • Grande vitesse de rotation jusqu’à 20 000 tr/mn
  • Fonctionnement sans à-coups pour empêcher les oscillations
  • Un équilibrage de qualité Q1 – Q2,5 est possible

4. Moyeu à serrage radial

  • Moyeu en aluminium à haute résistance
  • Fixation radiale aisé arbre/moyeu
  • Assurance d’une transmission par friction et sans jeu du couple nominal indiqué (pas besoin de clavette)
  • Faible moment d’inertie
  • Légèreté
  • Inox
  • Court délai de livraison grâce au système modulaire
  • Alésages (D1/D2 tolérance standard G6) ; exécution spéciale possible
  • Clavette sur demande

5. Système EASY-CLAMP

  • Révolutionnaire pour le montage des accouplements
  • Pas de tassement ou d’allongement des soufflets
  • Important gain de temps, pas de reprise après montage
  • Assemblage en aveugle possible, une fenêtre dans la cloche de couplage est suffisante
  • Compensation de la variation de tolérance de l’ensemble arbre/moyeu
  • Nécessité d’aucun outil spécifique
  • Démontage du moteur sans dommage aux alésages ni aux soufflets

6. Connexion conique

  • Par augmentation de la force de serrage (principe du cône), garantie d’une transmission sûre du couple, même pour les petits alésages (moyeu pourvu d’une fente)
  • Sans jeu et sans usure, transmission par friction
  • Pas besoin de clavette
  • Symétrie en rotation, très bon équilibrage à haute vitesse
  • Moyeu conique à expansion pour montage axial sur arbre creux

Dimensionnement des accouplements JAKOB

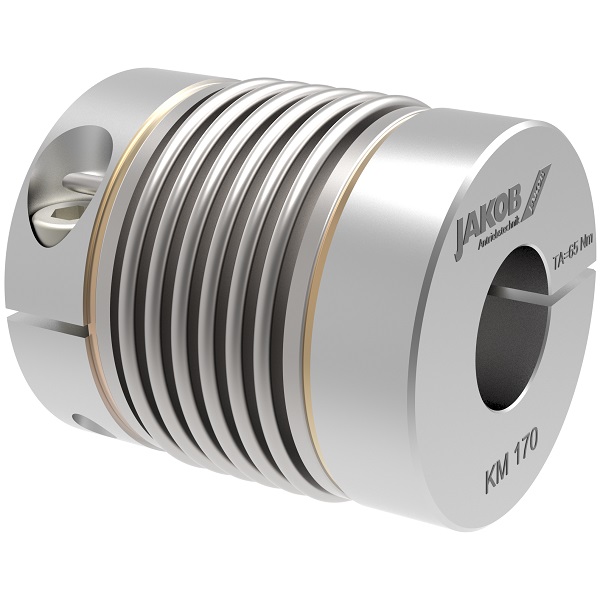

Accouplement élastique métal KM JakobAccouplement élastique métal KM
- Installation simple avec système Easy clamping de chaque côté
- Soufflet à 6 spires
- Série économique
- Couple : 20 à 1800 Nm
- Diamètre d'arbre : 8 à 85 mm
Accouplement metal KM

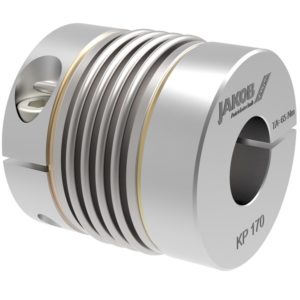

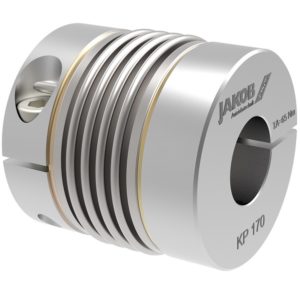

Accouplement élastique métal KP JakobAccouplement élastique métal KP
- Installation simple avec système Easy clamping de chaque côté
- Soufflet à 4 spires
- Faible encombrement
- Couple : 25 à 900 Nm
- Diamètre d'arbre : 10 à 75 mm
Accouplement metal KP

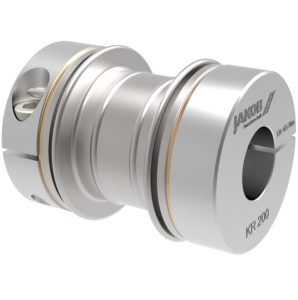

Accouplement élastique métal KR JakobAccouplement élastique métal KR
- Installation simple avec système Easy clamping de chaque côté
- Soufflet direct
- Faible force de rappel - Grande résistance en torsion
- Couple : 25 à 1500 Nm
- Diamètre d'arbre : 8 à 85 mm
Accouplement metal KR

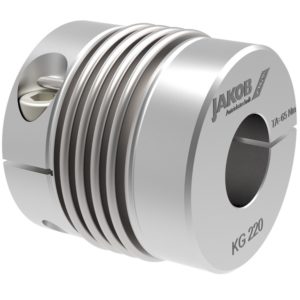

Accouplement élastique métal KG JakobAccouplement élastique métal KG
- Installation simple avec système Easy clamping de chaque côté
- Alésage acier - conception soudée - Température jusqu'à 350°C
- Soufflet à 4 spires
- Faible encombrement
- Grande résistance en torsion
- Couple : 40 à 1300 Nm
- Diamètre d'arbre : 12 à 90 mm
Accouplement metal KG
Accouplement élastique métal KG-VA JakobAccouplement élastique métal KG-VA
- Alésage acier - conception soudée - Température jusqu'à 350°C
- Soufflet à 4 spires - Faible encombrement
- Grande résistance en torsion
- Couple : 30 à 1000 Nm
- Diamètre d'arbre : 10 à 90 mm
- Acier inox
Accouplement metal KG-VA

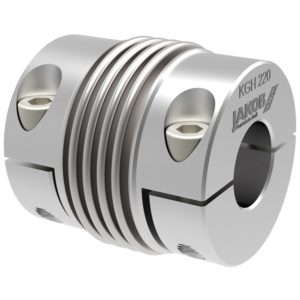

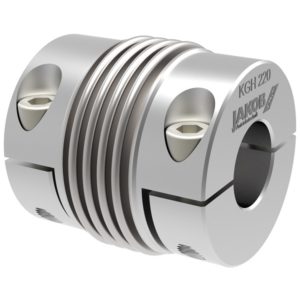

Accouplement élastique métal KGH JakobAccouplement élastique métal KGH
- facile à installer - moyeu fendu des deux côtés
- 2 ou 4 spires
- Couple : 20 à 1600 Nm
- Diamètre d'arbre : 8 à 85 mm
Accouplement metal KGH

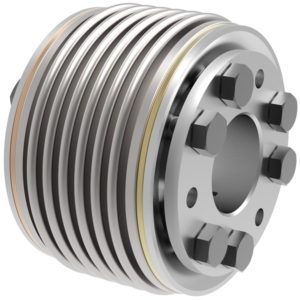

Accouplement élastique métal KSD JakobAccouplement élastique métal KSD
- Moyeu conique des 2 côtés
- Soufflet à 6 spires
- Couple : 10 à 4000 Nm
- Diamètre d'arbre : 6 à 102 mm
- Série standard économique
Accouplement metal KSD

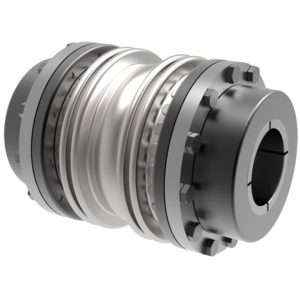

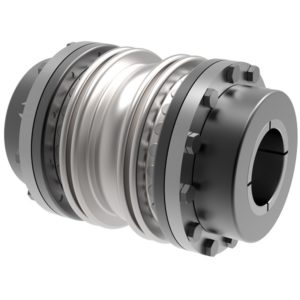

Accouplement élastique métal KXL JakobAccouplement élastique métal KXL
- Couple : 4000 à 50 000 Nm
- Construction en 3 parties - montage facile - polyvalent
- Moyeu à bride ou à bague conique
- Diamètre d'arbre : 70 - 220 mm
- Sans jeu - parfait transfert du couple
- Grande rigidité en torsion
- Faible moment d'inertie
- Grande tolérance aux décalages de l'arbre
Accouplement metal KXL

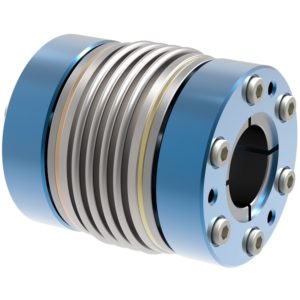

Accouplement élastique métal KHS JakobAccouplement élastique métal KHS
- Moyeu conique des 2 côtés - construction aluminium
- version "haute vitesse" jusqu'à 30 000 tr/mn
- Faible moment d'inertie - grandement équilibré
- Couple : 15 - 600 Nm
- Diamètre d'arbre : 6 - 60 mm
Accouplement metal KHS
