Description
Le nouveau réducteur planétaire à angle droit BPCE d’ATEK combine les caractéristiques bien connues de leurs réducteurs à engrenages coniques, compacts

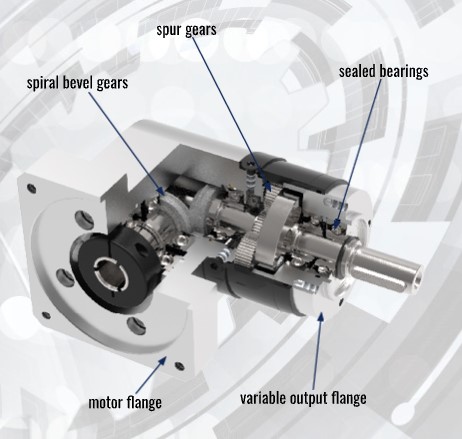

BPCE ATEK vue ouverte
et peu bruyants, avec celles d’un réducteur planétaire.
L’étage des engrenages coniques assure une transmission de puissance à angle droit, silencieuse et compacte. Le réducteur planétaire offre des couples élevés et de grands rapports de réduction dans un encombrement très réduit.
De plus, cette combinaison est remarquable par sa forte rigidité en torsion et son faible jeu. La bride du réducteur planétaire à angle droit est librement configurable et peut donc être adaptée aux spécifications de votre moteur au cas par cas.
Les réducteurs planétaires à angle droit demandent peu d’entretien, ils sont lubrifiés à vie et optimisés pour le montage dans toutes les positions. Cela vous donne la meilleure adaptabilité pour leur intégration à votre cas particulier. Des modèles de différentes tailles et rapports de réduction sont disponibles pour s’adapter aux exigences de votre application.
La nouvelle gamme de réducteurs planétaires BPCE, économique avec un très bon rapport prix/performance est livrable rapidement.
Types de construction :

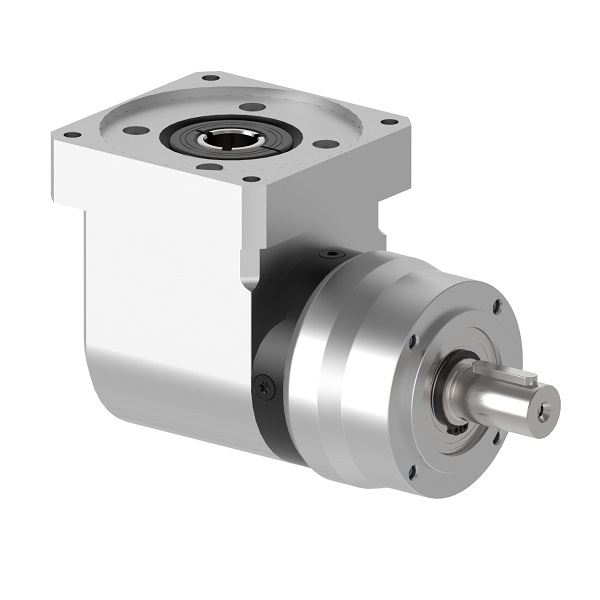

- CO avec arbre de sortie
- COP avec arbre de sortie à roulements renforcés pour les efforts radiaux et axiaux plus élevés

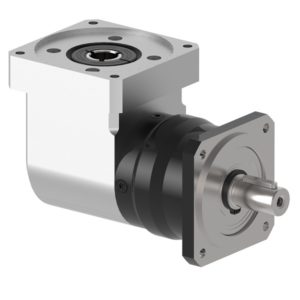

- COQ avec bride de sortie carrée, assurant un montage plus aisé

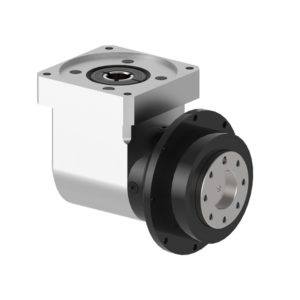

- COF avec bride compacte (pour robot). La bride standardisée DIN rend le montage facile et procure une grande rigidité en torsion
Caractéristiques générales :
- Denture du réducteur planétaire : denture droite
- Denture du renvoi d’angle : denture spiro-conique
- Rapport de réduction du renvoi d’angle : 1:1
- Etanchéité renvoi d’angle : joint de roulement ZZ
- Nombre d’étages : 1 ou 2
- Réduction – renvoi d’angle : 1 :1
- Réduction – réducteur planétaire : 3 :1 à 100 :1
- Roulement arbre de sortie : roulement rigide à billes
- Joint : 2 joints de roulement RS
- Durée de vie (10 h) : 20 000 h
- Température d’utilisation : -25°C/+90°C
- Indice de protection : IP 54
- Lubrification : graisse
- Maintenance : aucune, lubrification à vie
- Position de montage : toutes les faces
- Facteur de service : S1 + S5
- Température de référence environnement : +20°C

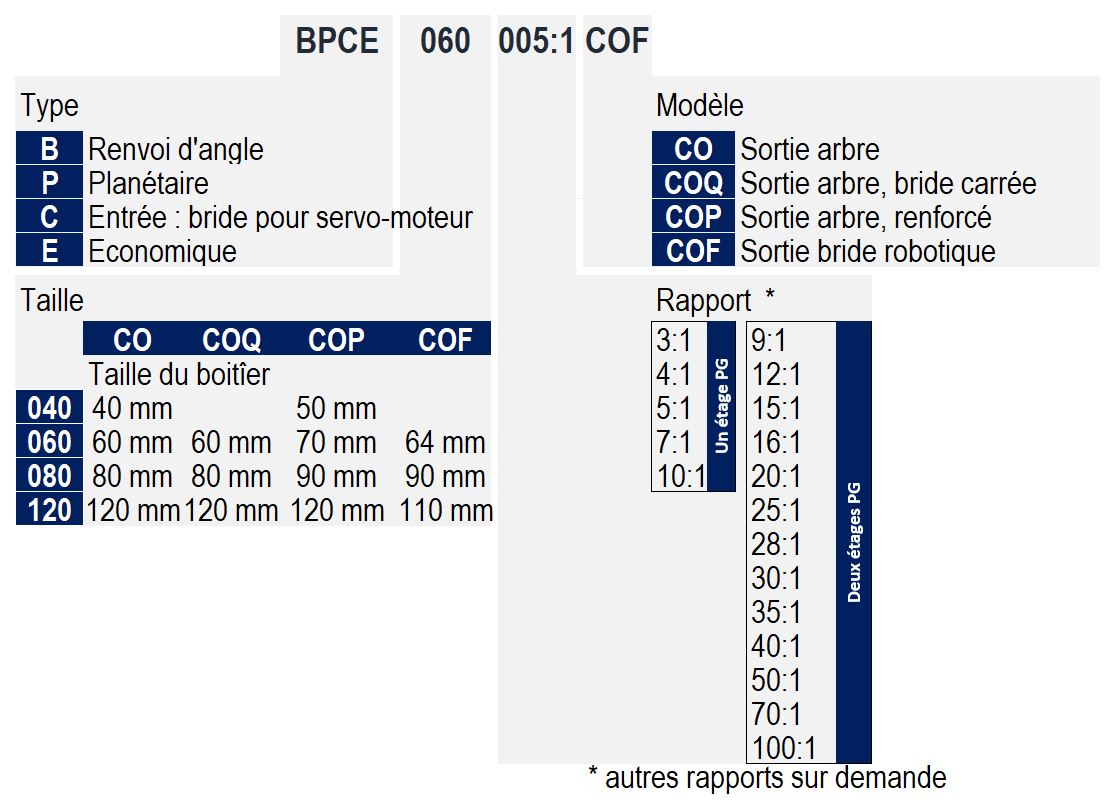

| Réducteur planétaire BPCE | Modèle | Tailles (mm) | |
|---|---|---|---|
 | CO | avec arbre de sortie | 40 / 60 / 80 / 120 |
 | COP | avec arbre de sortie à roulements renforcés | 50 / 70 / 90 / 120 |
 | COQ | avec bride carrée | 60 / 80 / 120 |
 | COF | avec bride compacte (pour robot) | 64 / 90 / 110 |
