Accouplements de sécurité

Catégorie :

Description

Définition – Accouplements de sécurité

En raison de l’augmentation constante de l’automatisation et de l’intensification des process industriels modernes, il est de plus en plus important d’avoir des équipements pouvant assurer la protection d’unités complexes et couteuses, contre les dommages résultant d’erreurs en fonctionnement. Les accouplements de sécurité JAKOB permettent de réduire les dommages onéreux aux machines, les réparations et pertes de temps en agissant en tant que limiteurs de couple et protection contre les surcharges en toute fiabilité. Les accouplements de sécurité JAKOB constituent une véritable assurance vie pour vos machines, que l’anomalie soit due à un défaut de fonctionnement, une erreur de programmation, une surcharge ou une rupture d’outil.

Les accouplements de sécurité JAKOB sont le résultat de dizaines d’années de recherche et développement continues à partir de nombreuses applications variées dans le monde entier.

Une conception unique, des matériaux de grande qualité, un usinage de précision de chaque composant ne sont que quelques-uns des éléments qui font de JAKOB l’un des leaders du marché des accouplements. Ces accouplements de sécurité sont utilisés dans tous les domaines de l’industrie : des applications moteur hautement dynamiques de la machine-outil, aux protections contre les surcharges dans les systèmes de convoyage.

Caractéristiques des accouplements de sécurité JAKOB

  • Protection optimale contre les surcharges et ruptures
  • Transfert du couple précis et sans jeu
  • Ajustement continu du couple de déclenchement
  • Point fixe de réengagement (position synchrone à 360°)
  • Réenclenchement automatique (en option)
  • Caractéristique de la rondelle-ressort dégressive
  • Excellentes caractéristiques dynamiques
  • Faible moment d’inertie
  • Haute vitesse
  • Large gamme de modèles et de tailles disponibles (conception modulaire)
  • Montage intégré de poulies ou roues dentées
  • Signal d’arrêt (arrêt d’urgence) par détecteur de proximité

Exemples d’application

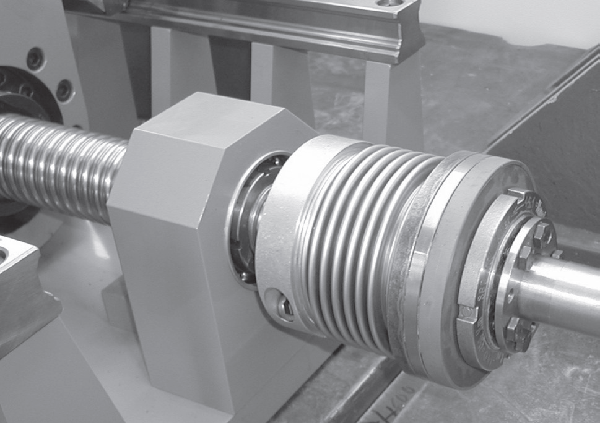

Protection contre les collisions pour les axes d’avance d’un entraînement de chariot par un accouplement de sécurité type SKB-K

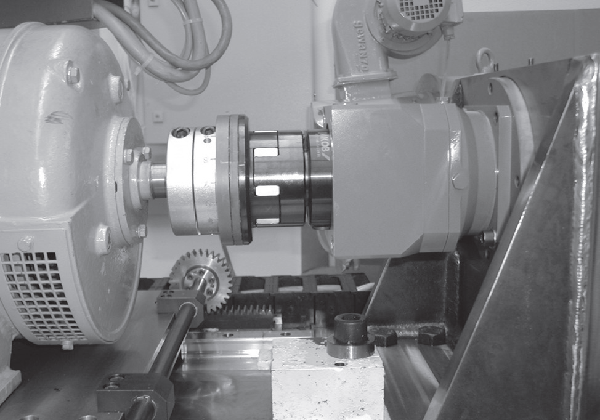

Accouplement de sécurité type SKB-E pour la protection contre les surcharges d’un banc d’essai d’entrainement avec moyeu interchangeable pour différents diamètres d’arbre



Dimensionnement des accouplements JAKOB



SKB-KP
- Avec moyeu à serrage radial des deux côtés
- Installation simple
- Compensation des défauts d'alignement
- Faibles forces de rappel
- Couple : 2 à 2000 Nm
- Diamètre d'arbre : D1= 6 - 90 mm / D2= 6 - 100 mm

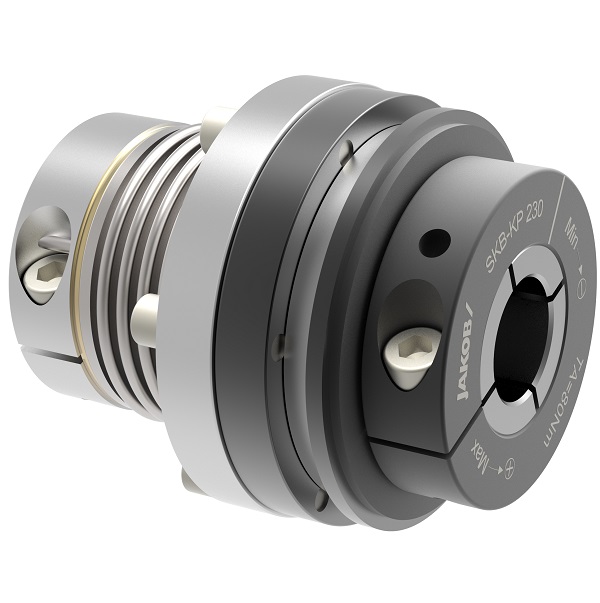

Accouplement sécurité SKB-KP
