Accouplements entretoises

Catégorie :

Description

Cette catégorie comprend plusieurs séries d’accouplements avec entretoises qui couvrent une distance allant jusqu’à 6 m. Une partie intermédiaire, variable en longueur, permet de s’adapter aux besoins spécifiques des utilisateurs. Dans de nombreux cas, ces accouplements peuvent être utilisés en tant qu’arbres de liaison (arbre de synchronisation) et remplacer des assemblages traditionnels comportant des paliers intermédiaires complexes. La compensation des défauts d’alignement, et plus particulièrement des défauts d’alignement parallèles, est améliorée. La construction inox et la facilité d’assemblage sont des atouts appréciables. La conception avec demi-moyeu séparable (série WDS, WDE) ou à moyeu coulissant (série EKHZ) permet une liaison par friction sûre et une utilisation facilitée.

Caractéristiques des accouplements avec entretoises

  • utilisation en tant qu’arbre de liaison sans palier intermédiaire additionnel
  • longueur jusqu’à 6 m
  • vitesse de rotation élevée
  • grande résistance en torsion
  • transfert du couple précis et sans jeu
  • compensation de défauts d’alignement importants
  • montage aisé grâce au demi-moyeu démontable
  • version inox en option
  • sans entretien

Installation des accouplements

Le montage des accouplements avec entretoise est facile grâce au moyeu séparable. Une moitié du moyeu est solidaire sur le tube. Cela permet de poser l’accouplement sur les deux bouts d’arbre. La seconde moitié du moyeu peut donc être vissée sur l’accouplement par en-dessous avec le couple de serrage approprié. Cette conception permet une mise en place par une seule personne même dans le cas d’accouplements de très grande longueur et lors des opérations de maintenance, les accouplements EKZ/WDS/WDE peuvent être changés sans démontage des éléments d’entraînement.



Formule de détermination de la longueur :

L = A + t1 + t2 (mm)

A = espace entre les arbres ± 1

t = profondeur d’encastrement ± 1 (voir fiches techniques)



Nota : le tube intermédiaire peut être fourni en différents matériaux et épaisseurs, avec une rigidité et des caractéristiques adaptées aux vitesses élevées. Des versions spéciales optimisées du tube intermédiaire peuvent être réalisées en fibre de carbone dans des cas particuliers où la vitesse est élevée et le tube a une grande longueur.

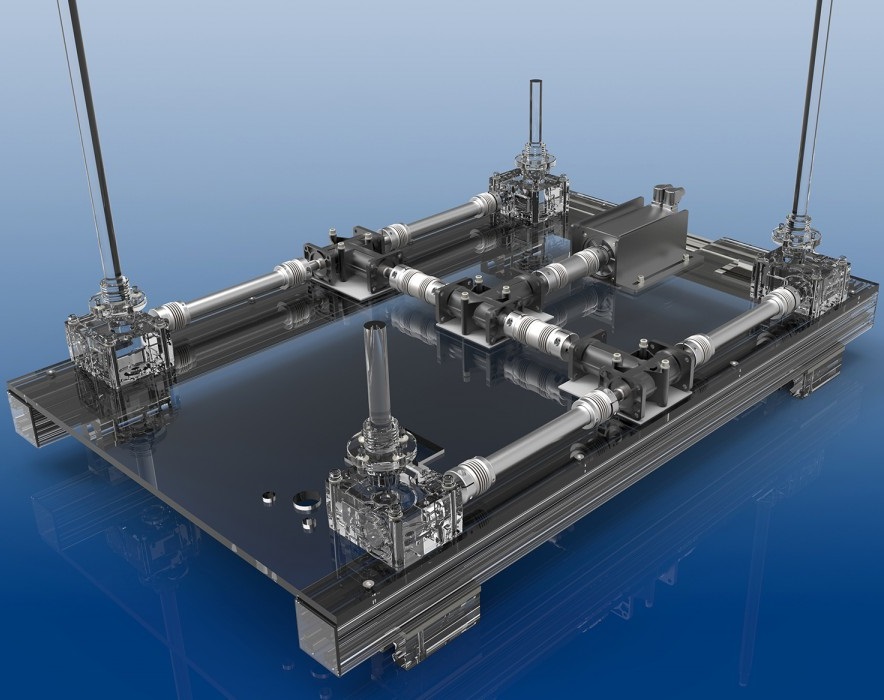

Accouplement entretoise, table levage accouplement

Table de levage équipée des accouplements WDS/EKZ

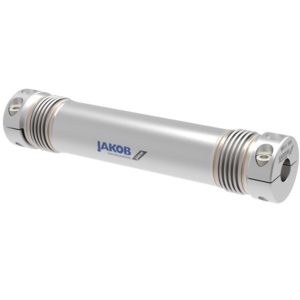

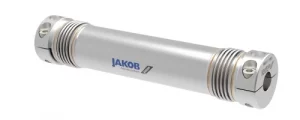

Accouplements entretoises WDSAccouplements entretoises WDS
- Longueur : 0,2 à 6 m
- Installation simple avec moyeu séparable
- Transfert du couple précis et sans jeu
- Pas de palier intermédiaire
- Résistance en torsion
- Faible moment d'inertie
Accouplement entretoise WDS

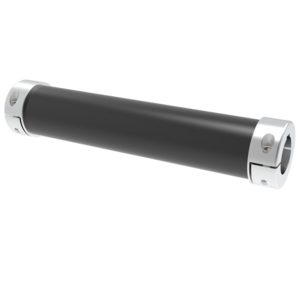

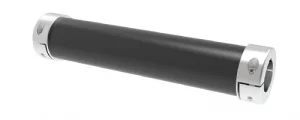

Accouplements entretoises Simple Flex-SF
- Longueur : 0,5 à 6 m sans liaison
- Transfert de couple précis de 120 à 2900 Nm nominal
- Température d'utilisation (-10 à + 60°C)
- Rigidité en torsion élevée sans jeu
- Compensation des défauts d'alignement
- Tube intermédiaire en aluminium ou en acier inoxydable
Accouplement entretoise SF - Simple-Flex

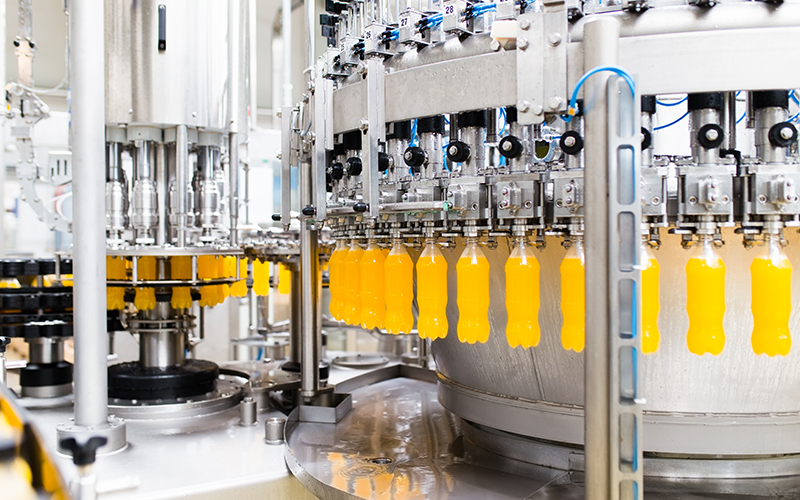

Accouplements JAKOB en industrie alimentaire

L’industrie alimentaire doit toujours tenir compte des contraintes imposées tant par les salissures que par les détergents. C’est pourquoi la facilité de nettoyage doit être intégrée dès la phase de conception. Chez JAKOB, une grande attention est portée à la rugosité de la surface des accouplements afin d’éviter le développement de micro-organismes.
Les opérations de démontage pour nettoyage des lignes, pourront être faites rapidement et facilement sans interruption trop longue de la production. Certains produits de notre gamme sont en acier inoxydable pour éviter la corrosion lors du nettoyage par voie humide.
Domaines d’application:
• Coupe-viande • Extrudeuse pour aliments et aliments pour animaux • Visseuses • Agitateurs
