Résolveurs SINGLSYN à réluctance variable

Catégories : ,

Description

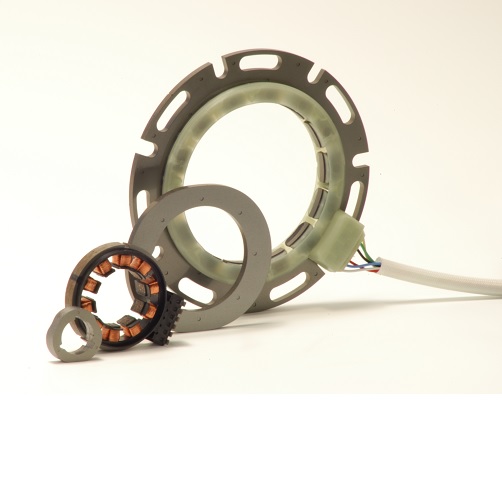

Le Singlsyn est un détecteur d’angle absolu ultra-fin. Les résolveurs à réluctance variable sont d’une plus grande fiabilité et peuvent être produits à un coût moindre grâce à l’absence de bobinage sur leur rotor. Le centre du rotor a une forme particulière. Des changements d’amplitude de la tension de sortie sont induits par la variation de la distance entre le rotor et le stator. Cette conception ultra-fine permet le montage des Synglsyn dans des espaces très réduits.



Caractéristiques



Résistance aux hautes température/ Plage de température

-40~+150℃

Résistance aux chocs et aux vibrations

Résistance aux vibrations : 196 m/sec2 (20G)

Résistance aux chocs : 980 m/sec2 (100G)

Humidité: au-delà de 90% RH

Rotation à grande vitesse

30,000 min-1 (tr/min) (Pour les modèles de grand diamètre : 12,000min-1) .

Coût réduit

Le nombre de composants est réduit d’un 1/10 par rapport à des résolveurs traditionnels.

La structure est ultra-fine.

Du fait de sa conception encastrée, le Singlsyn a une faible épaisseur et nécessite peu d’espace de montage.

Détection de position absolue

Les signaux de sortie analogiques du Singlsyn sont convertis en signaux numériques de position (angle) grâce à un convertisseur de données. Les signaux de position sont transmis en tant que position absolue dans la plage d’un cycle électrique unique.



Quelques modèles de Singlsyn

Ø 25 mm

TS2223N12E102

TS2223N13E102

TS2223N14E102

Ø 37 mm

TS2224N13E102

TS2224N14E102

TS2224N18E102

Ø 52 mm

TS2225N12E102

TS2225N13E102

TS2225N14E102
