Capteurs rotatifs à effet Hall


Description

Capteurs rotatifs robustes, pour montage direct ou intégration dans les systèmes de mesure d’angle.

La présence de NOVOTECHNIK auprès de l’industrie automobile remonte à plusieurs décennies. La résistance aux huiles, carburants ou ambiance saline s’ajoute à une excellente tenue des capteurs aux chocs et vibrations.

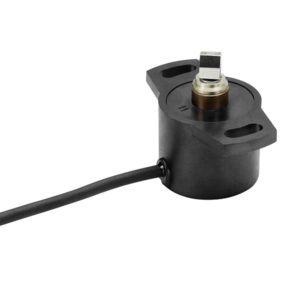

Capteur rotatif à effet HallCapteur rotatif à effet Hall RSC-2800
Angle électrique : 0 ... 30° - 0 ... 360°
Dimensions : Ø 28 x 23 mm
Résolution : jusqu'à 14 bit
Température d'utilisation : -40 ... +125°C
IP 54 , IP 65, IP 67
Notice d'installation
Interface tensionFiche technique
Interface courantFiche technique
Interface ratiométriqueFiche technique
Interface SSIFiche technique
Interface SPIFiche technique
IncrémentalFiche technique
Capteur rotatif à effet Hall RSX-7900
Angle électrique : 0 ... 30° - 0 ... 360°
Dimensions : Ø 79 x 35 mm
Résolution : jusqu'à 12 bit
Température d'utilisation : -40 ... +850°C
IP 67, IP 69
Notice d'installation
Interface courantFiche technique
Interface CANopenFiche technique

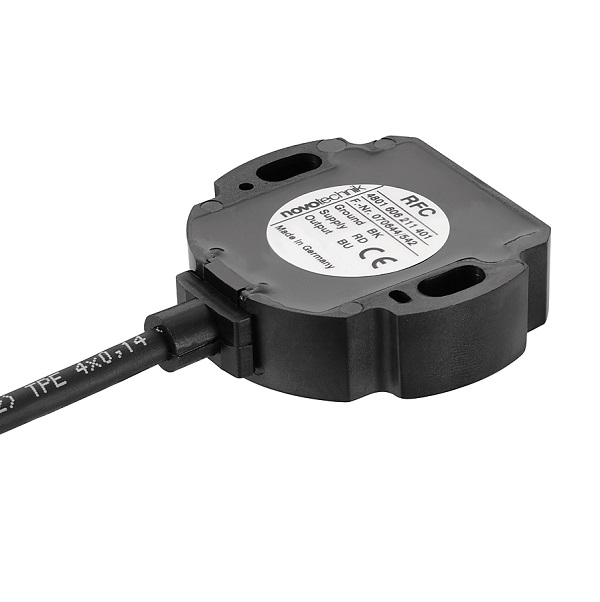

Capteur rotatif à effet Hall RFC-4800Capteur rotatif à effet Hall RFC-4800
Angle électrique : 0 ... 30° - 0 ... 360°
Dimensions : Ø 48 x 14 mm
Résolution : jusqu'à 14 bit
Température d'utilisation : -40 ... +125°C
IP 67, IP 69
Fiche technique
Notice d'installation
Application RFC 4800 Novotechnik machine textile

Les capteurs de position rotatifs dans des boucles de commande fermées détectent de manière fiable et sans usure la position des bras de danseurs dans la production textile industrielle. Dans l’impression de tissus, les capteurs Novotechnik contrôlent le positionnement de l’image imprimée.

Application RSC 2800 et RSM 2800

Les capteurs de position rotatifs RSC 2800 et RSM 2800 de Novotechnik sont utilisés sur les machines de façonnage de métal (presse, plieuses, machine de cintrage …) pour garantir la précision des déplacements





Lorsque le courant traverse un élément Hall, il fournit une tension perpendiculaire au flux de courant si un champ magnétique agit verticalement sur les deux. Cette tension étant proportionnelle à l’intensité du champ magnétique, il est extrêmement simple de réaliser une mesure angulaire sans contact en fixant un aimant de position sur un arbre rotatif.

Dans un passé récent, cette technologie a fait des progrès qui rendent ce capteur idéal pour effectuer une mesure angulaire exacte. En combinant plusieurs éléments de capteurs et en intégrant l’ensemble du système de traitement du signal en quelques composants, des systèmes complexes sont possibles dans un espace extrêmement réduit.
Les systèmes fonctionnent pratiquement insensibles au vieillissement et indépendamment des fluctuations d’intensité de champ des aimants capteurs.

Les deux sans contact, guidés par l’arbre et les systèmes sans contact sans raccordement mécanique de l’arbre permettent de mesurer jusqu’à 360° et même plus sur plusieurs rotations.

Des résolutions élevées avec une excellente dynamique, des tolérances mécaniques étendues sont autant de caractéristiques convaincantes de cette technologie.
