Safeone DINA

Catégorie :

Description

SAFEONE DINA assure la surveillance, sans capteur, de la vitesse de rotation et de l’arrêt des entraînements.



⊕ DN3PS2

Système de sécurité pour la surveillance de l’arrêt des moteurs monophasées et triphasés, le DN3PS2 est une solution économique et facile à installer pour surveiller l’arrêt d’un moteur sans capteur.

Différentes entrées et sorties sont disponibles pour assurer le niveau de sécurité PLe selon la norme EN ISO 13849- ou SIL 3 selon la norme EN 61508.

L’affichage de l’état de commutation est possible grâce à des sorties à semi-conducteurs et 2 LED de couleur.

Application

  • moteurs triphasés avec convertisseurs de fréquence
  • moteurs avec démarreur étoile/triangle
  • moteurs monophasés à courant alternatif

Bornes

  • 2 bornes pour connecter l’alimentation électrique (24 V CC à A1/A2)
  • 3 bornes de mesure pour connecter les phases du moteur (≤ 3 x 690 V CA à L1, L2 et L3)
  • 2 sorties de contact pour une déconnexion sûre de l’alimentation (13-14/23-24)
  • 2 entrées pour couper le fonctionnement (24 VCC à I11 et I21) ou 2 sorties à semi-conducteurs pour transmettre l’état de commutation à une CNC supérieure (O1/O2)

Fonctionnalités

  • La configuration se fait à l’aide d’un bouton sur l’appareil et de 4 LED bicolores.
  • Seuil de commutation configurable
  • Temporisation configurable du seuil de commutation

Avantages

  • Aucun capteur n’est requis
  • Bornes à ressort enfichables
  • Boîtier de largeur 22,5 mm
  • Installation sur un rail DIN de 35 mm selon la norme EN 60715

Fonctions de sécurité du DN3PS2

Safe Operating Stop : Surveillance sécurisée de l’arrêt. En cas de mouvement, l’entraînement est arrêté en toute sécurité

Safe Torque OFF : Arrêt sécurité du couple de rotation (coupure de l’énergie)

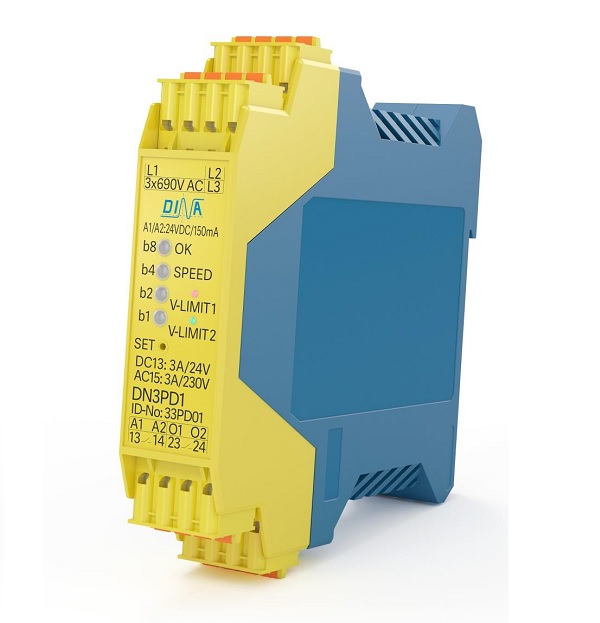

⊕ DN3PD1

Fonctions de sécurité du DN3PD1

Safe Operating Stop : Surveillance sécurisée de l’arrêt. En cas de mouvement, l’entraînement est arrêté en toute sécurité

Safe Torque OFF : Arrêt sécurité du couple de rotation (coupure de l’énergie)

Safe Speed Range: Surveillance sécurisée de la vitesse minimale de l’entraînement

Safe Speed Monitor : Surveillance sécurisée d’une plage de vitesse. Les vitesses de différents modes de fonctionnement sont surveillées.

Safe Limited Speed : En cas de dépassement d’une vitesse maximale paramétrée, l’entraînement est arrêté en toute sécurité



⊕ DN3PDS1

Fonctions de sécurité du DN3PDS1

Safe Operating Stop : Surveillance sécurisée de l’arrêt. En cas de mouvement, l’entraînement est arrêté en toute sécurité

Safe Torque OFF : Arrêt sécurité du couple de rotation (coupure de l’énergie)

Safe Speed Range : Surveillance sécurisée de la vitesse minimale de l’entraînement

Safe Speed Monitor : Surveillance sécurisée d’une plage de vitesse. Les vitesses de différents modes de fonctionnement sont surveillées.

Safe Limited Speed : En cas de dépassement d’une vitesse maximale paramétrée, l’entraînement est arrêté en toute sécurité

Safe Stop 2 : Arrêt contrôlé sécurisé de l’entraînement avec surveillance de l’arrêt. Classé 2 selon la norme DIN EN 60204-1

Safe Direction : Direction du mouvement de l’entraînement sécurisée par surveillance
