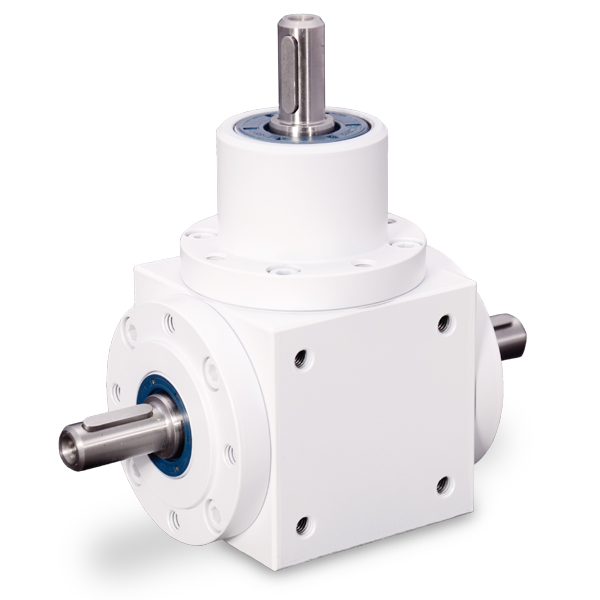

Renvois d’angle type V

Description

Les renvois d’angle ATEK comportent des ensembles d’engrenages avec une denture en spirale de haute qualité en acier cémenté durci. Un ensemble d’engrenages comprend un pignon conique (petit nombre de dents / petit diamètre) et un engrenage conique (grand nombre de dents / grand diamètre).
Les ensembles d’engrenages avec denture en spirale offrent l’avantage de facteurs d’engrènement très favorables. Par conséquent, ils sont adaptés pour une utilisation avec des charges élevées, combinés à une fluidité de fonctionnement optimale et à une grande précision de transmission.

Toutes les faces comportent des trous taraudés permettant la fixation . Le montage recommandé est celui où les arbres sont à l’horizontale (positions 1 ou 2).

La position de montage est définie par la face située vers le bas pendant le fonctionnement.



Caractéristiques générales :

  • Intersection des axes à 90°
  • Rapport de réduction :  i = 1:1 à 6:1
  • Couple de sortie max (Nm) : 5400
  • 9 tailles de boîtier : 65 x 65 mm à 350 x 350 mm
  • Option construction à jeu réduit : < 6′ d’angle
  • Boîtier en fonte moulée ou acier
  • Indice de protection : IP 54
  • Exécution ATEX sur demande II 2G (gaz), II 2D (poussières)



Options :

  • Version INOX
  • Construction à jeu réduit : jusqu’à 6′ d’angle
  • Protection contre les jets d’eau
  • Etanchéïté aux poussières
  • Joints Viton
  • Variantes spéciales sur demande



Version à arbres multiples

Configurateur de fichiers STEP



Dimensions
(mm)
P. max en entrée
(kW)
Couple de sortie max
(Nm)
V06565 x 653,3125
V09090 x 908,93105
V120120 x 12021,82220
V140140 x 14039,68430
V160160 x 16057,67660
V200 200 x 20074,401090
V230230 x 230 87,631500
V260260 x 260157,072310
V350350 x 350267,845400
