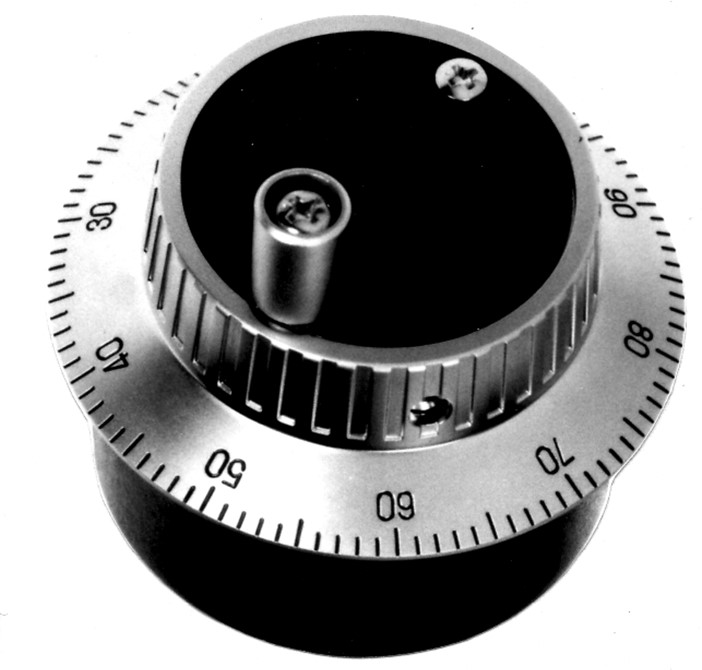

Manivelle MF7


Description

• Diamètre 70 mm
• De 29 à 33 mm d’épaisseur sous la face avant
• 3 modèles au choix
• 2 voies, avec en option les voies complémentaires

Fiche technique MF7



ELECTRONIQUE NPN

Elle comprend un seul transistor, de type NPN, et une résistance de Pull-Up, qui fixe la tension de sortie à celle de l’alimentation lorsque le transistor est en position de repos.

Du point de vue du circuit, elle est similaire aux logiques de type TTL et pour cette raison, elle est considérée comme compatible avec ces dernières. Lorsqu’elle est correctement utilisée, elle présente de faibles niveaux de saturation vers le 0 V et pratiquement nuls vers le positif.

Son comportement est influencé proportionnellement à la longueur du câble, à la fréquence des impulsions à transmettre et à l’augmentation de la charge. Par conséquent, l’application idéale devra tenir compte de ces éléments.



ELECTRONIQUE LINE DRIVER

Elle est utilisée lorsque le milieu opérationnel est particulièrement soumis aux perturbations ou en présence de distance élevée entre codeur et système de réception.

La transmission et la réception des données ont lieu sur deux canaux complémentaires afin de limiter les perturbations induites par les câbles ou les appareils adjacents. Ces perturbations sont connues comme « perturbations de mode commun », car elles se réfèrent à un point commun qui est la masse de l’installation.

Au contraire, la transmission et la réception en Line Driver a lieu de manière « différentielle » (donnée par la différence des tensions présentes sur les canaux complémentaires) et par conséquent demeurent insensibles aux «perturbations de mode commun».

La transmission Line Driver est utilisée dans les systèmes 5 Vcc.
