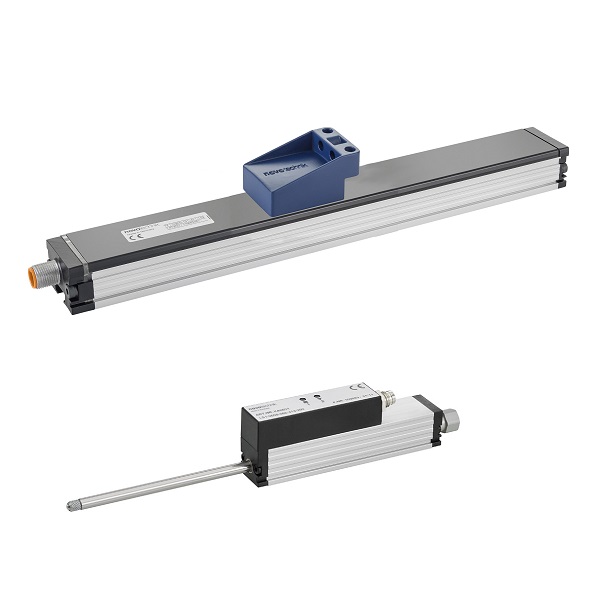

Capteurs linéaires inductifs


Description

CAPTEUR LINEAIRE TF1

Le capteur de déplacement inductif hautement dynamique TF1 de NOVOTECHNIK, conçu pour les tâches de positionnement rapide, est disponible en longueurs standard de 100 à 1 000 mm avec différentes interfaces analogiques et numériques.
Parmi les applications typiques on trouve les entraînements linéaires, les machines d’injection et de moulage sous pression, les presses et les poinçonneuses dans la tôlerie, les machines d’emballage et celles de travail du bois, ou bien la détection de position sur des unités à mouvement rapide dans des lignes de production. Les entreprises de travail des métaux apprécieront particulièrement le fait qu’aucun copeau de métal ne s’accumule sur le capteur de position non magnétique.

Le comportement dynamique du TF1 est exceptionnellement bon : le taux de rafraîchissement du système atteint 10 kHz, soit un délai de seulement 0,2 ms entre la position réelle et sa mesure. Cette dynamique permet d’obtenir des temps de cycle plus courts, car la position cible peut être atteinte à des vitesses plus élevées et du fait que le capteur fonctionne avec une résolution pouvant atteindre 1 µm.

Le capteur de position est insensible aux champs magnétiques générés, par exemple, par de gros moteurs, des vannes hydrauliques ou des convertisseurs de fréquence, car la position n’est pas obtenue par voie magnétique, mais détectée par un capteur de position inductif. Il fonctionne sans usure et se distingue par d’excellentes propriétés CEM. Des zones mortes réduites en début et en fin de la course garantissent une bonne utilisation de la plage de mesure, un avantage très appréciable dans les espaces confinés.

Le montage du TF1 est simple et pratique. Il bénéficie d’un design compact et plat et d’un boîtier en métal robuste. Le montage est facilité par des clips de fixation coulissants. En option : un capteur de position guidé pour montage sur une tige de poussée ou un capteur de position libre pour une fixation découplée.

Lors du montage, un décalage latéral (jusqu’à 2 mm) est toléré, ce qui facilite considérablement l’installation. La distance de travail peut, elle, varier de 2,5 mm. Deux voyants sur l’appareil indiquent l’état de fonctionnement.

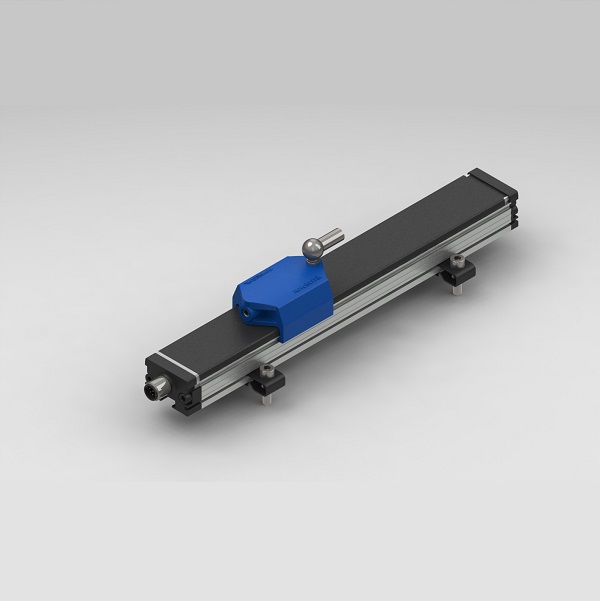

Capteur linéaire inductif TF1Capteur linéaire inductif TF1
Longueur mesure : 100 mm...1000 mm
Alimentation : 16...30 VCC
IP 40
Interface tensionFiche technique
Notice d'utilisation
Interface courantFiche technique
Notice d'utilisation
Interface IO-LinkFiche technique
Notice d'utilisation
Interface CANopenFiche technique
Notice d'utilisation
Interface SSIFiche technique
Notice d'utilisation

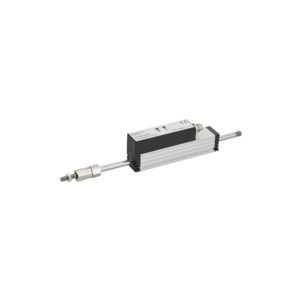

Capteur linéaire inductif LS1 à tige filetéeCapteur linéaire inductif LS1
Version à tige filetée
Sans liaison mécanique, sans usure
Longueur mesure : 0...25 mm - 0...200 mm
Alimentation : 16...30 VCC
IP 40
Interface tensionFiche technique
Notice technique
Interface courantFiche technique
Notice d'utilisation
Capteur linéaire inductif LS1 à ressortCapteur linéaire inductif LS1
Version à ressort
Sans liaison mécanique, sans usure
Longueur mesure : 0...25 mm - 0...200 mm
Alimentation : 16...30 VCC
IP 40
Interface tensionFiche technique
Notice d'utilisation
Interface courantFiche technique
Notice d'utilisation
