Capteur de position

Description

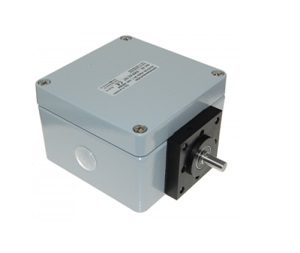

Les boitiers de fins de course existent en deux versions :

  • la première incluant seulement les contacts programmables de fins de course
  • la seconde combinant contacts programmables de fins de course et codeur dans un même boîtier. Le codeur fournit l’information en continu du déplacement, et les fins de courses sont là pour satisfaire aux normes de sécurité (doublement des circuits de contrôle).

L’installation mécanique est aisée : le boitier est relié à l’axe entrainant par un accouplement.

Sa programmation est très simple : après montage du boîtier sur la structure, la machine est amenée à chacune de ses positions limites et chaque fin de course est réglé à l’aide d’une clé fournie ou d’un petit tournevis. En quelques minutes, le réglage est réalisé.

En ce qui concerne les caractéristiques techniques, le système étant modulaire de nombreuses variantes sont possibles :

  • Le nombre de contacts : en général entre 2 et 5, mais vous pouvez aller jusqu’à une trentaine de contact par boitier
  • Le rapport de réduction : de 1 à 2500
  • Les types de contacts : standard ou à arrachement forcé
  • Option : Un potentiomètre peut être ajouté afin d’obtenir une détection de positionnement absolu

Caractéristiques communes à tous les boîtiers de fin de course :

  • Température de fonctionnement : -40 à +85°C
  • Durée de vie : >20 millions de cycles
  • Indice de protection : IP 66
  • Résistance aux chocs 2500 m/s2, 6ms
  • Résistance aux vibrations 200m/s2, 10 …. 2000Hz
