Chez COMP’AUT, nous comprenons que la précision est la clé d’une automatisation performante. Nos solutions de mesure linéaire sont conçues pour offrir une exactitude maximale, une répétabilité parfaite et une intégration facile dans les environnements industriels les plus exigeants Avec plus de 30 ans d’expérience, nous proposons une large gamme standard ou sur mesure de capteurs linéaires, règles et systèmes de mesure linéaire adaptés aux besoins spécifiques de chaque application : Précision, Température, Encombrements, Interface électronique…
La mesure linéaire sans contact est possible grâce aux technologies :
- Effet Hall
- Mesure Inductive
- Mesure magnétostrictif

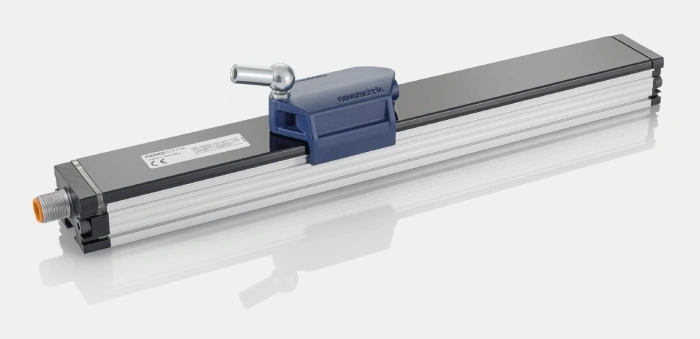

Capteur linéaire sans contact à effet Hall et inductifs
Lorsque le courant traverse un élément Hall, il fournit une tension perpendiculaire au courant si un champ magnétique agit verticalement sur les deux. Comme cette tension est proportionnelle à l’intensité du champ magnétique, il est extrêmement simple d’effectuer une mesure angulaire sans contact en fixant un aimant sur un arbre tournant.
Dans un passé récent cette technologie a fait des progrès qui ont rendu ce capteur idéal pour une mesure angulaire précise. En combinant plusieurs éléments de détection et en intégrant la totalité du traitement de signal dans quelques composants, des systèmes complexes sont possibles dans un espace extrêmement réduit.
Le système est quasiment insensible au vieillissement et indépendant des fluctuations de l’intensité de champ magnétique du capteur. Ces systèmes sans contact permettent une mesure jusqu’à 360° et même plus sur plusieurs tours. Des résolutions élevées avec une excellente dynamique, de larges tolérances mécaniques et la mise en place aisée de solutions spéciales en fonction des besoins sont d’autres atouts de cette technologie.

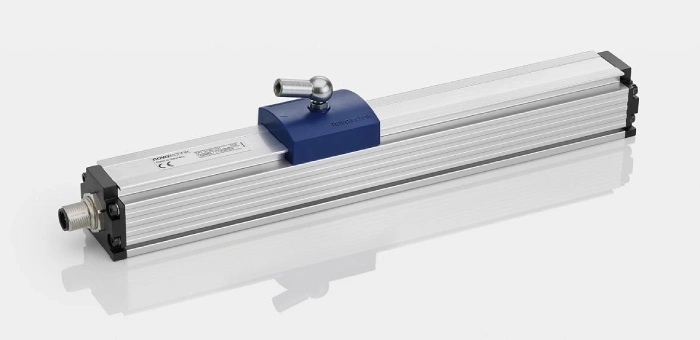

Capteur linéaire sans contact magnétostrictif
La déformation élastique de la structure moléculaire de matériaux ferromagnétiques comme le fer, le nickel, le cobalt et leurs alliages est appelée magnétostriction. Cette déformation s’opère lors d’une modification de l’aimantation. La structure magnétique des matériaux ferromagnétiques se compose de la somme d’innombrables petits aimants élémentaires. Les aimants élémentaires qui ont la même orientation magnétique se regroupent en zone limitées appelées domaines de Weiss. L’orientation magnétique des domaines de Weiss est arbitraire dans les zones non magnétisées. Quand ils sont exposés à un champ magnétique externe, un certain nombre de domaines s’orientent spontanément dans la direction du champ. Le nombre de domaines qui s’orientent dans cette direction dépend à la fois de la force du champ magnétique et des propriétés du matériau ferromagnétique.
Le changement de magnétisation des domaines produit un changement spontané dans la forme mécanique, produisant des ondes mécaniques. L’onde mécanique est une onde de torsion qui apparaît à l’endroit de l’excitation par le champ magnétique externe. L’onde de torsion se propage dans le matériau ferromagnétique à une vitesse de 2800 m/s. Cette propriété physique sert de base pour les capteurs de position magnétostrictifs. Un matériau ferromagnétique avec une propriété magnétostrictive forte (guide d’onde) est positionné le long de l’axe de mesure dans un boîtier robuste. Un champ magnétique externe (capteur de position) marque la position de mesure. La modification spontanée de l’aimantation est déclenchée par l’interaction du champ magnétique externe et d’une impulsion de courant très courte qui circule dans le guide d’ondes. L’onde de torsion se propage dans le guide d’ondes. Le temps entre l’excitation et la réception de l’onde de torsion dans un convertisseur d’onde est converti par l’électronique en la valeur de position correspondante.
Capteur sans contact mesure inductive
L’expansion des domaines d’utilisation dans des environnements extrêmes avec des mouvement très dynamiques et des niveaux de pollution élevés, le besoin se fait sentir d’un système sans liaison mécanique et sans contact avec les exigences suivantes :
- Haute précision même à grande vitesse de fonctionnement
- Longue durée de vie dans des conditions de grande pollution et de contraintes mécaniques élevées
- Interface électrique standardisée
- Faible consommation (<100 mA).
- Le principe de mesure inductive constitue une approche innovante pour répondre à ces exigences. Il offre également l’avantage de traiter le signal par la mesure de phase et non de l’amplitude.
