Description
Les accouplements élastomère sont des pièces aisément insérables, au montage souple mais sans jeu, pour les couples faibles à modérés. La compensation et la liaison se font par l’intermédiaire d’un insert élastomère denté de haute dureté Shore. Celui-ci est parfaitement ajusté, avec une légère précharge, entre deux moyeux en forme de mâchoires. L’insert élastomère peut compenser de légers défauts d’alignement, il est un isolant électrique et a de bonnes caractéristiques d’absorption des vibrations. En standard, il y a le choix entre plusieurs versions avec liaison arbre-moyeu sans jeu qui garantissent aussi un transfert sûr du couple, même sans clavette.
Caractéristiques des accouplements flexibles élastomère :
- Montage facile
- Sans jeu
- Flexible
- Compact
- Amortisseur
- Différentes duretés Shore
- Faible moment d’inertie
- Grande vitesse
- Isolation électrique
- Température d’utilisation jusqu’à 120°C
Dimensionnement de l’accouplement élastomère :
Les principaux critères de choix de l’accouplement flexible sont le couple, la rigidité en torsion, la vitesse d’utilisation, les caractéristiques d’absorption ou le moment d’inertie. Peuvent également être pris en considération, le diamètre minimum ou maximum de l’arbre, la plage de températures, les conditions de fonctionnement et les défauts d’alignement (en particulier l’alignement radial).
Installation des accouplements flexibles :
De part leur conception, les accouplements flexibles ESM-A demandent un montage des deux moyeux sur les bouts d’arbre avant l’assemblage final. Il est important que les vis de montage soient serrées de l’intérieur en croix afin d’éviter de tordre la bague conique de fixation. Cependant, les accouplements flexibles de la série EKM peuvent être complètement assemblés avant montage sur le moyeu. Seule une vis de fixation radiale doit être serrée. Dans le cas de la série EKH, les demi moyeux peuvent être montés sur les bouts d’arbre pour un assemblage aisé et fixés au moyen de deux vis de serrage avec les deux autres demi-moyeux. Les bords chanfreinés permettent l’assemblage à l’aveugle pour toutes les versions. En raison de la précontrainte de la partie élastomère, une force axiale doit être appliquée lorsqu’on assemble l’insert et les mâchoires. La force exercée peut être réduite en huilant légèrement l’insert. Pour le démontage du moyeu conique ESM, des taraudages de chasse sont prévus pour libérer la bague de serrage ; les couples de serrage requis pour les vis de fixation sont indiqués sur les fiches techniques.
Dimensionnement des accouplements flexibles élastomère JAKOB

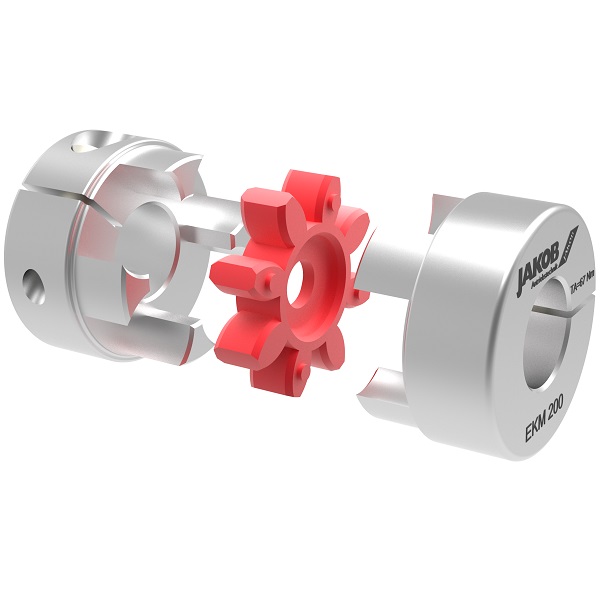

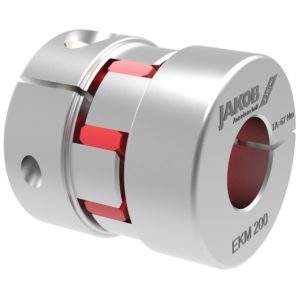

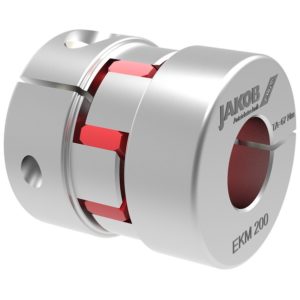

 | Accouplements élastiques élastomère EKM - Moyeu de serrage radial de chaque côté - Version économique, faible encombrement, - Couple : 8 à 2000 Nm - Diamètre d'arbre : 8 à 90 mm | Accouplement élastomère EKM |

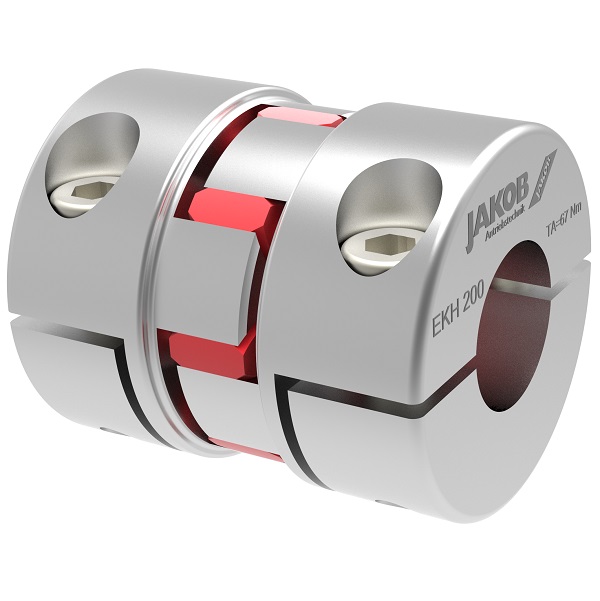

 | Accouplements élastiques élastomère EKH - Montage aisé : moyeu en 2 éléments - Combinable avec moyeux EKM ou ESM-A - Couple : 10 à 2000 Nm - Diamètre d'arbre : 8 à 100 mm | Accouplement elastomere EKH |

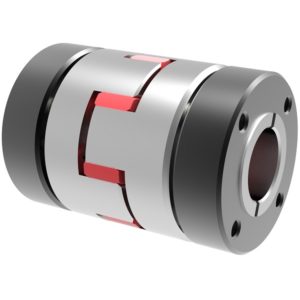

 | Accouplements élastiques élastomère ESM-A - Moyeu de serrage conique de chaque côté - Montage sans jeu, absorption des vibrations - Vitesse élevée - Couple : 10 à 2000 Nm - Diamètre d'arbre : 6 à 85 mm - Température : -20 à +70°C | Accouplement elastomere ESM A |

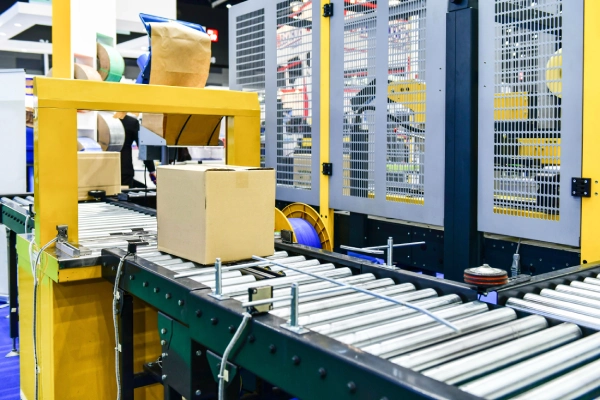

Les machines d’emballage sont installées dans des environnements mécaniques difficiles et souvent dans des atmosphères propres (chimie, alimentaire …). Assumant différentes tâches, une machine d’emballage doit être conçue avec différents éléments modulaires. Parmi les solutions proposées par JAKOB citons les accouplements élastomères facilement montés sur le moyeu de serrage. Les accouplements entretoises avec insert élastomère et tube de raccordement sont également adaptés. Les accouplements de sécurité peuvent être facilement combinés avec un raccord élastomère, les deux composants étant reliés par une bride sécurisée. Domaines d’application : • Systèmes de tri • Étiqueteuse • Systèmes d’impression • Systèmes de remplissage • Emballeur
